控制屏采用知名品牌鄭州眾智,帶遠程通訊窗口。

（1）、機組控制屏能夠對發電機組進行如下手動控制和操作：啟動、合/分閘、停機、緊急停機、蓄電池的內/外/關充電控制等。

（2）、機組控制屏能夠對柴油發電機組進行如下參數的測量并顯示：三相電壓、三相電流、頻率、運行時間、柴油機的轉速、潤滑油壓力、冷卻、水溫度、蓄電池電壓等。

（3）、機組控制屏安裝機組保護模塊，具有如下報警保護功能：當柴油機轉速超過額定轉速的110%時，報警；當柴油機轉速超過額定轉速的115%時，報警停機；當柴油機潤滑油壓力低時，報警停機；當柴油機冷卻水溫高時，報警停機；當蓄電池電壓低時，報警停。

（4）、機組安裝有蓄電池浮充電裝置，能夠自動對機組的蓄電池進行充電。

※（5）、機組可實現無人值守自動運行，ATS采用愛斯凱自動切換開關，當市電突然中斷或者低于規定值時，機組自動進行下列動作：經延時判斷自動啟動，自動完成下列動作：啟動、升速、建壓、合閘并切換至機組供電(從機組檢測到市電故障信號到機組正常供電的時間不大于20秒)；、當市電恢復正常時，機組自動進行下列動作：切換到市電、降速、冷機運轉、停機，然后進入待機狀態。

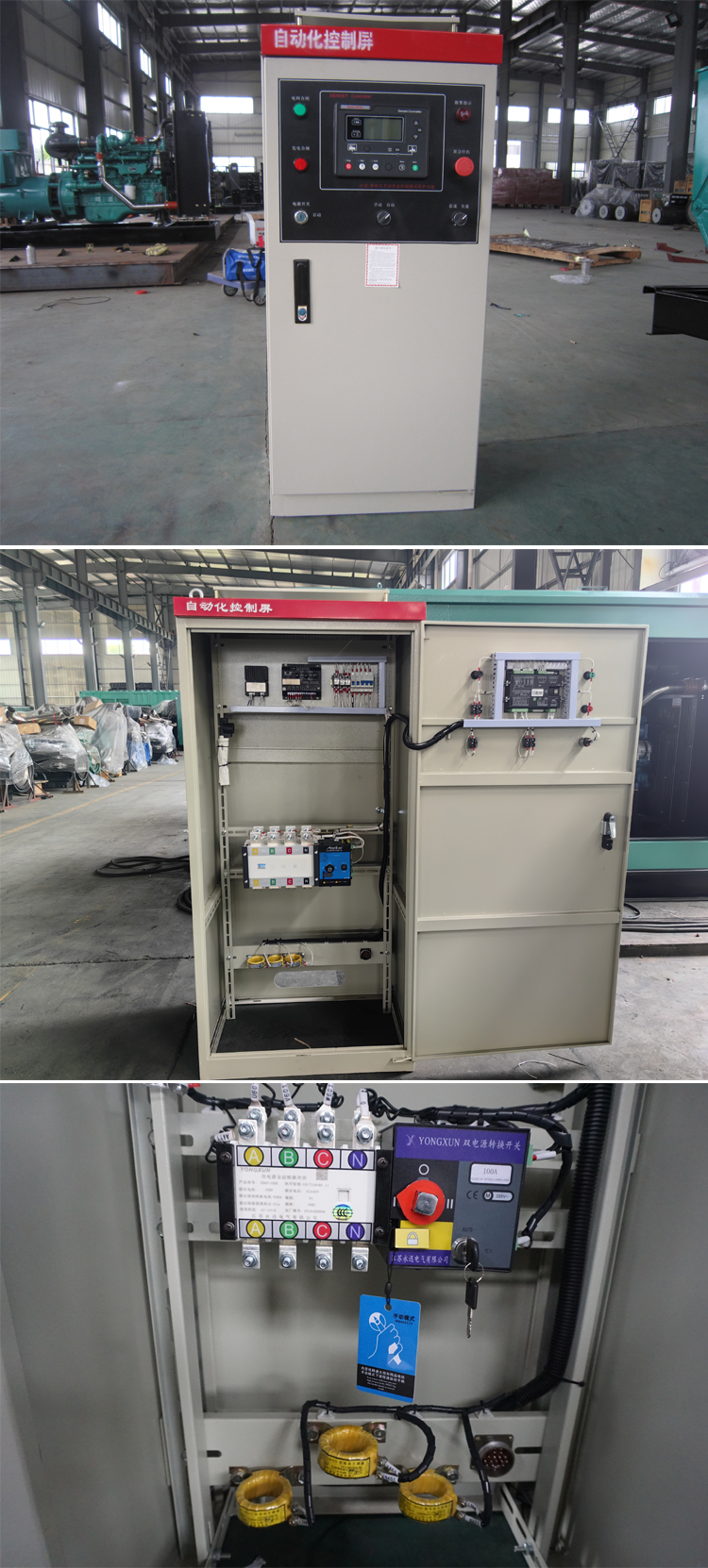

ATS轉換柜概述

ATS自動轉換柜(又稱ATS柜, 雙電源自動切換柜、雙電源自動轉換柜)主要用于主電源和應急電源之間的自動切換,它與自啟動柴油發電機組一起組成了自動應急供電系統,可以在主電源停電后自動的將應急照明、保安電源、消防設備等負載切換到發電機組上，是醫院、銀行、電信、機場、電臺、賓館及工廠企業應急供電電源及消防電源等不可或缺的電力設施。

ATS轉換柜的特點：

1)體積小巧，外型美觀，安裝簡單，操作方便。

2)絕緣開關體用特殊阻燃去脂纖維作成使用安全可靠。

3)產品特點：結構簡單，美觀大方。操作簡易、標示清楚一目了然，既使是從來未接觸過ATS柜的電工也能在最短的時間里教會操作ATS柜。

4)機器故障保護等功能，嚴格按GB7251.1-2005標準執行。

5)容量范圍為32A-6000A。

6)材料清單：噴塑柜體、進口或國產品牌空氣開關、同步器和負荷分配器、PLG (備選)、優質電器組件(儀表指示燈按鈕開關等等)銅排、輔材等。

ATS轉換柜的功能：

①主備選擇；

②市電側故障歷史記錄；

③各參數數字設定；

④具有測試選擇。測試時,發電機啟動運行但不進行并聯操作；

⑤具有公共故障輸出干接點；

⑥正功、逆功等完善的保護；

市電正常時，無論發電機組運行與否，轉換開關將一直轉向電側，由市電向負載供電；本系統不但能減少值班人員的操作強度，并且能保持電網頻率穩定、提高供電質量及自備電站運行的穩定性、經濟性。在自動狀態下，市電正常時，無論發電機組運行與否，轉換開關將一直轉向市電側，由市電向負載供電；當市電失電時發電機組在30秒內自動啟動并列，啟動完成后ATS將自動轉向油機側，由柴油發電機組向負載供

控制功能

柴油發電機組的每臺控制柜都具有自動/手動自由轉換功能,用戶可根據使用需要進行任意切換。

A、自動切換動作

(1) 解除機組上的急停開關。

(2) 將機組控制器的啟動狀態設置為“自動”。

(3)當主用市電異常時,自動切換到備用市電側, 當主備兩路市電均出現異常時,ATS系統發出市電異常信號給同期柜,由同期柜自動啟動發電機組,并向負載供電。

(4)當主備市電任何一個恢復正常后,同期柜自行激活,自動完成發電機與恢復的市電進行并聯,然后一起向負載供電。經過延時后(此延時時間可以人工設定為0-1小時),發電機側的負載向市電轉移。

(5)經卸載延時后發電機組與市電分離,由市電獨立向負載供電,發電機經冷卻運行后自動停機進入待命狀態機組經過三分鐘的空載冷卻運行后停機進入待命狀態。

(6) 按下急停開關，斷開機組上的輸出空氣斷路器。

B、手動（只在單機故障的情況下進行操作）

（1）解除機組上的急停開關；

（2）將同期柜控制面板上轉換開關旋轉置于“手動”和“測試”位置；

（3）將機組控制器設置為“手動”狀態，此時機組啟動；

（4）觀察機組控制器上的運行參數并確認其正常后手動合上機組的輸出開關；

（5）按下合閘按鈕，輸出斷路器合閘；

（6）進行單機帶載運行；

（7）系統卸載操作；

（8）三分鐘后將機組控制器設置為“待命狀態”

注意事項

1、使用中要避免在機組投加或退出時，發電機出現過負荷.在退出一臺機組時，要確認退出的負荷能由其它運行的機組承擔。

2、通過“速度微調”手動合閘，在完成分閘按鈕操作后，要將該旋鈕恢復原位，避免影響各臺機組的功率分配
